Ventiladores de CPU - cables, colores y cómo forzar funcionamiento continuo

informática

Los ventiladores usados en refrigeración de CPU, GPU y chasis de PC se fabrican en tres variantes según el número de cables: 2 cables (DC simple), 3 cables (DC con tacómetro) y 4 cables (PWM). Cada tipo tiene un método de control distinto y un conexionado específico. A continuación se describe cada uno y se explica cómo forzar el funcionamiento continuo a máxima velocidad, útil cuando el sistema operativo no gestiona correctamente la señal PWM o cuando se quiere garantizar la mínima temperatura posible.

Ventilador de CPU de 2 cables: conexionado y colores (DC básico)

Es el tipo más simple. Solo dispone de alimentación, sin ningún tipo de control ni realimentación hacia la placa.

Cable	Color típico	Función
1	Negro	GND (masa)
2	Rojo	+12 V DC

La velocidad se controla únicamente variando la tensión de alimentación (típicamente entre 5 V y 12 V). A 12 V gira a RPM nominales máximas. No hay forma de leer su velocidad desde la placa base ni de modularlo con señal digital.

Aplicación habitual: ventiladores de chasis económicos y refrigeradores genéricos.

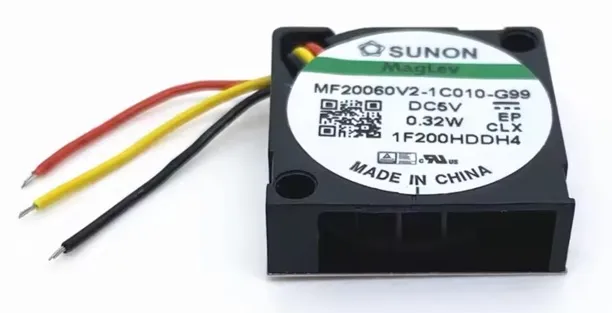

Ventilador de CPU de 3 cables: conexionado y colores (DC con tacómetro)

Añade un tercer cable de realimentación que permite a la placa base leer las RPM reales del motor.

Cable	Color típico	Función
1	Negro	GND (masa)
2	Rojo / Amarillo	+12 V DC
3	Amarillo / Verde	Tach / Sense (salida tacómetro)

La señal Tach es de tipo open-collector y entrega 2 pulsos por revolución. La placa base la usa para mostrar las RPM en la BIOS o en software de monitorización.

El control de velocidad sigue siendo por variación de tensión (DC mode): la placa base reduce la tensión de alimentación entre ~5 V y 12 V para regular las revoluciones. No existe señal PWM dedicada.

Aplicación habitual: ventiladores de chasis de gama media y CPU coolers antiguos.

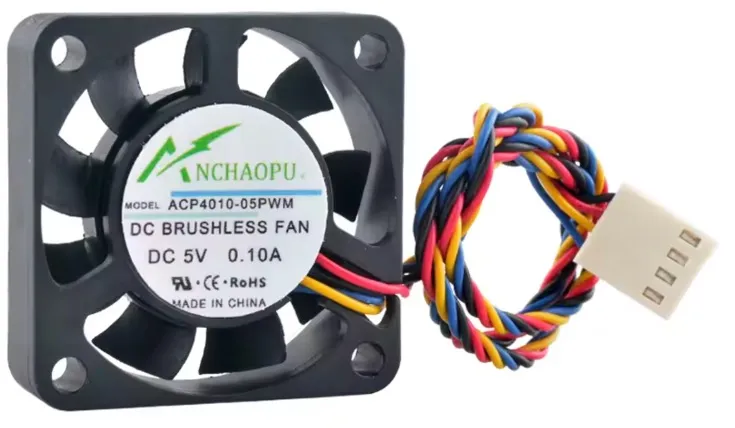

Ventilador de CPU de 4 cables: conexionado y colores (PWM)

Es el estándar definido por Intel en la especificación 4-Wire PWM Controlled Fans. La alimentación es siempre continua a 12 V y la velocidad se controla mediante una señal digital independiente.

Cable	Color típico	Función
1	Negro	GND (masa)
2	Amarillo	+12 V DC
3	Verde	Tach / Sense (2 pulsos por revolución)
4	Azul	PWM control (entrada, 25 kHz nominal, lógica 5 V)

Características técnicas:

PWM (azul): entrada al ventilador. Frecuencia nominal 25 kHz, niveles lógicos a 5 V, configuración open-drain en el host. El duty cycle de la señal determina la velocidad: 0% RPM mínimas (o parada según modelo), 100% RPM máximas.
Tach (verde): salida del ventilador hacia la placa, con pull-up interno en la placa base.
+12 V (amarillo): alimentación constante, no se reduce nunca. Toda la regulación se hace por la línea PWM.

Aplicación habitual: CPU coolers modernos, ventiladores de chasis de gama alta, ventiladores de servidores.

Cómo forzar un ventilador de CPU a máxima velocidad de forma continua

Existen escenarios donde interesa que el ventilador gire siempre al 100%:

Sistemas operativos o BIOS que no implementan correctamente el control PWM y dejan el ventilador parado o a velocidad insuficiente.
Equipos críticos donde se prioriza mantener la temperatura más baja posible aunque se sacrifique ruido.
Bancos de pruebas, mineros, racks o entornos industriales con cargas térmicas sostenidas.
Reutilización de ventiladores fuera de un PC (alimentados desde una fuente externa).

El método de forzado depende del tipo de ventilador.

Forzar a máxima velocidad un ventilador de 2 cables

Conectar directamente:

Negro → GND
Rojo → +12 V

A 12 V gira siempre a RPM máximas. No hay nada más que hacer.

Forzar a máxima velocidad un ventilador de 3 cables

Conectar a alimentación fija sin pasar por el control de la placa base:

Negro → GND
Rojo → +12 V
Amarillo (Tach) → al aire, o conectado al pin de lectura de la placa si se quiere monitorizar RPM

Si la placa base está reduciendo la tensión en modo DC y deja el ventilador girando lento, la solución es conectarlo a una línea de +12 V directa (por ejemplo, un conector Molex de la fuente de alimentación con adaptador) en lugar de al header de la placa.

Forzar a máxima velocidad un ventilador PWM de 4 cables

Este es el caso más relevante y donde más confusión se genera.

Conexión correcta para máxima velocidad:

Pin 1 (Negro) → GND
Pin 2 (Amarillo) → +12 V
Pin 3 (Verde, Tach) → al aire
Pin 4 (Azul, PWM) → al aire (sin conectar)

El pin PWM dispone de un pull-up interno dentro del ventilador. Cuando queda flotante, el controlador interno lo interpreta como duty cycle 100% y el ventilador gira a RPM máximas de forma permanente. Este es el comportamiento definido por la especificación Intel: ante ausencia de señal PWM, el ventilador debe funcionar al 100%.

Errores de conexión que se deben evitar:

No unir el pin PWM (azul) a +12 V. La lógica PWM trabaja a 5 V y meter 12 V en esa entrada puede dañar el circuito de control interno del ventilador.
No unir el pin Tach (verde) a +12 V ni a ningún otro pin. Es una salida, no una entrada.
Si se quiere forzar el estado activo del PWM de forma explícita en lugar de dejarlo flotante, lo correcto es conectarlo a +5 V (por ejemplo, desde el conector Molex de la fuente, que tiene línea de +5 V en el cable rojo).

Tabla resumen: conexionado de ventiladores de CPU a máxima velocidad

Tipo	GND	+12 V	Tach	PWM
2 cables	Negro	Rojo	—	—
3 cables	Negro	Rojo/Amarillo	Al aire u opcional	—
4 cables	Negro	Amarillo	Al aire u opcional	Al aire (o a +5 V)

Con este conexionado el ventilador funciona de forma autónoma a su velocidad máxima nominal, independientemente de la BIOS, del SO o de cualquier software de gestión térmica. La refrigeración queda garantizada al máximo a costa de un mayor nivel sonoro y un desgaste algo más rápido de los rodamientos a largo plazo.
