Reparacion de emisora de FM 88 a 108 mhz China CZH-15A

Me encanta reparar emisoras de FM comercial.

Una emisora de FM hecha en china CZH-15A, para uso de hobby, no comercial, ideal para colegios e instituciones sin ánimo de lucro y tambien para experimentar.

Por muy poco dinero pueden comprar una emisora de frecuencia modulada ideal para proyectos en colegios donde los niños pueden participar con artículos y entrevistas de carácter social y educativo al tiempo que se promueve la colaboración en equipo, puede haber un grupo de niños que sean redactores otro grupo de niños que sean locutores otro grupo de niños que ponga música otros que cuenten historias etc. las posibilidades son infinitas y siempre positivas para la sociedad.

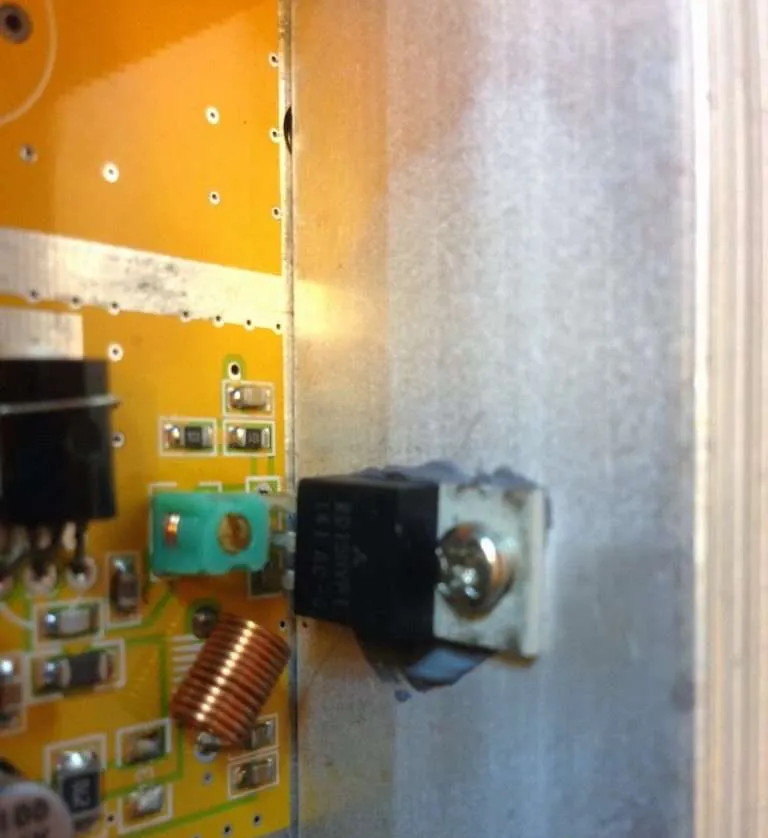

A esta emisora le cambie el transistor del paso final, ya que no daba ratios era un transistor del tipo mosfet.

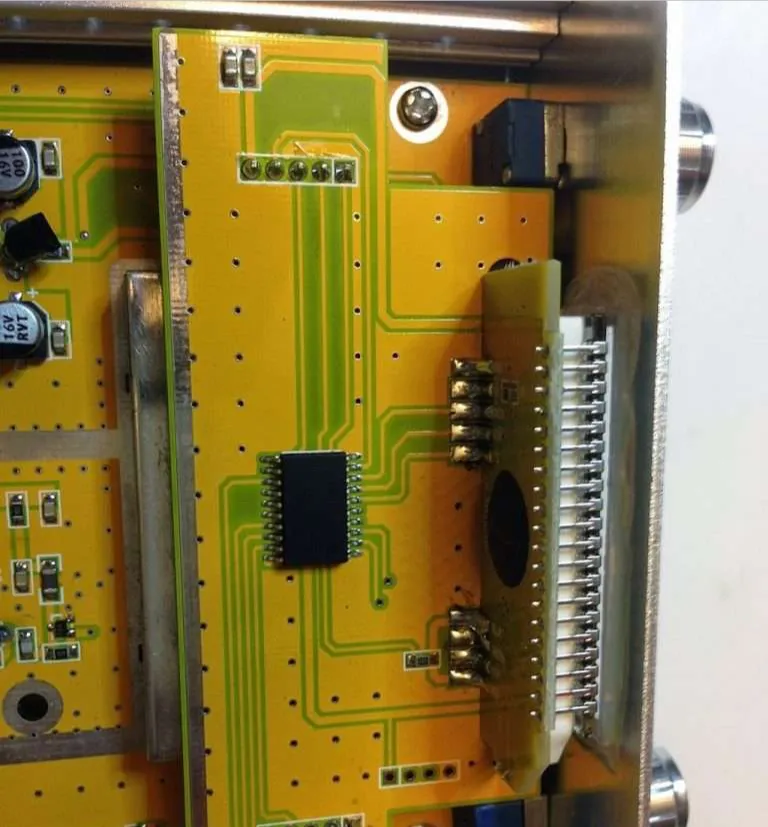

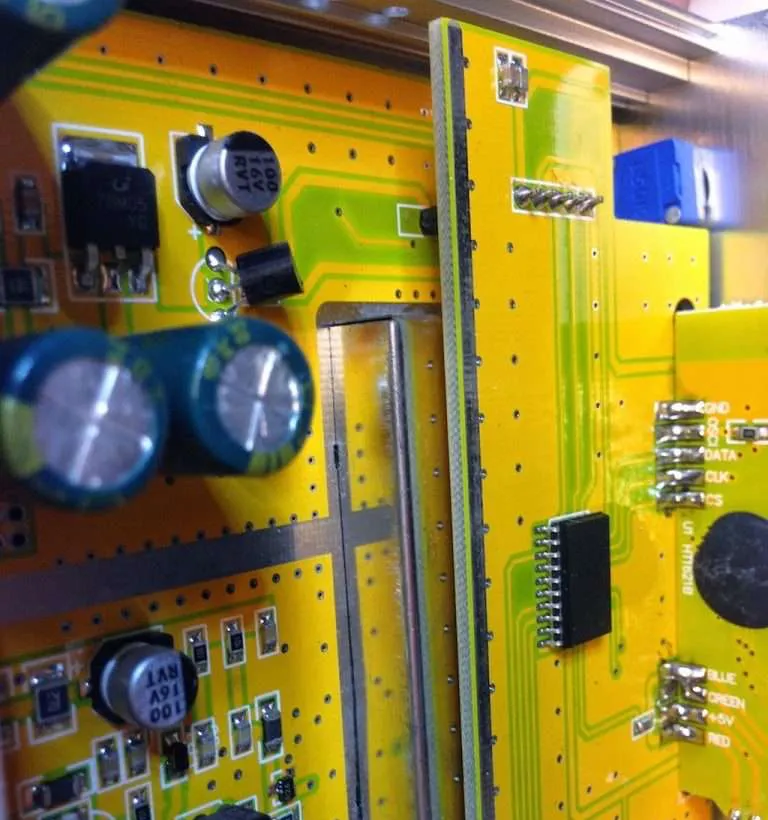

Sintesis a PLL controlado por CPU y display LCD, esto es una gran cosa que no tiene muchas emisoras de FM de las que cuestan 50 veces mas dinero.

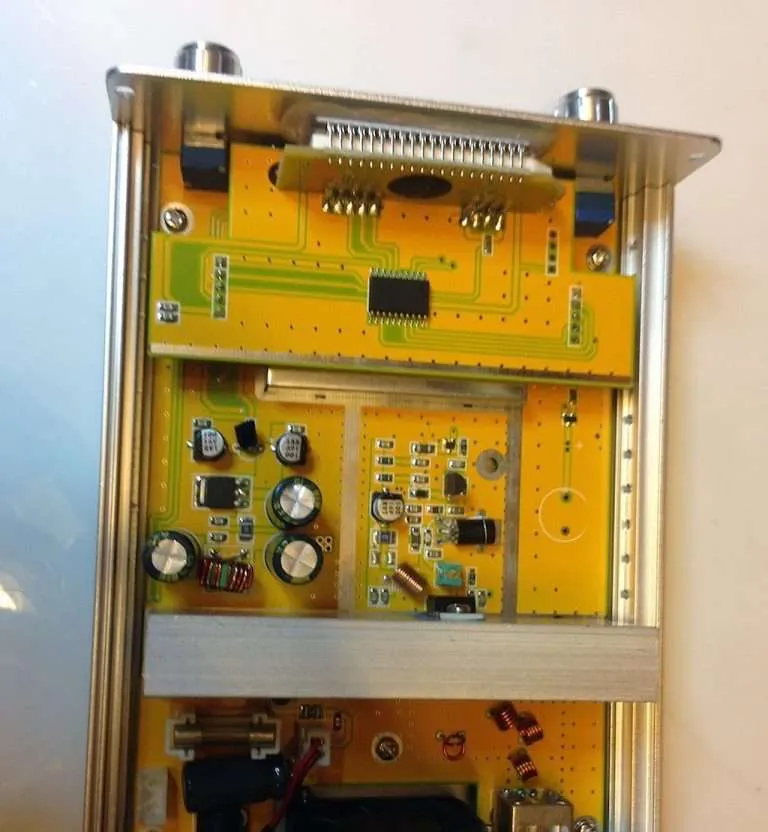

Las etapas estan separadas por pequeños blindajes, o grupos.
Los blindajes son insuficientes en un entorno industrial pero van bien para usar en casa o colegio.

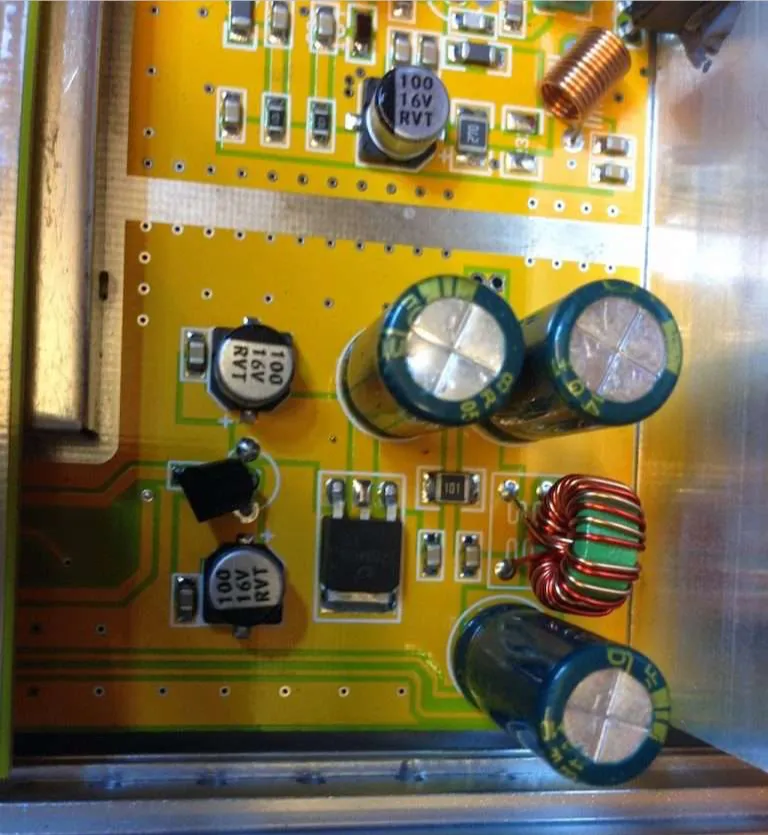

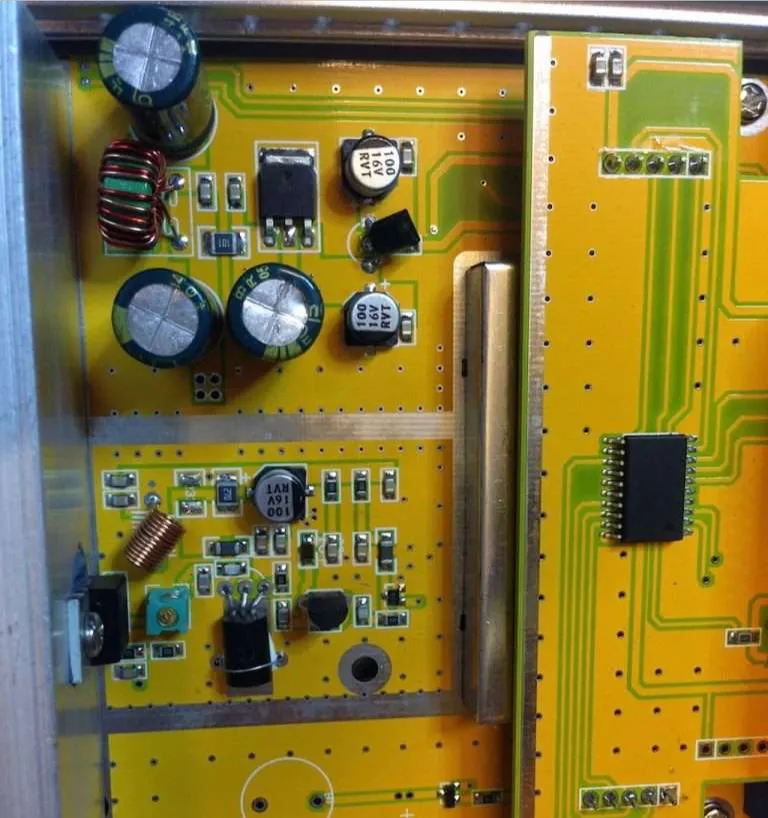

Aqui se puede ver el regulador de potencia con un TR, el previo de RF y la salida.

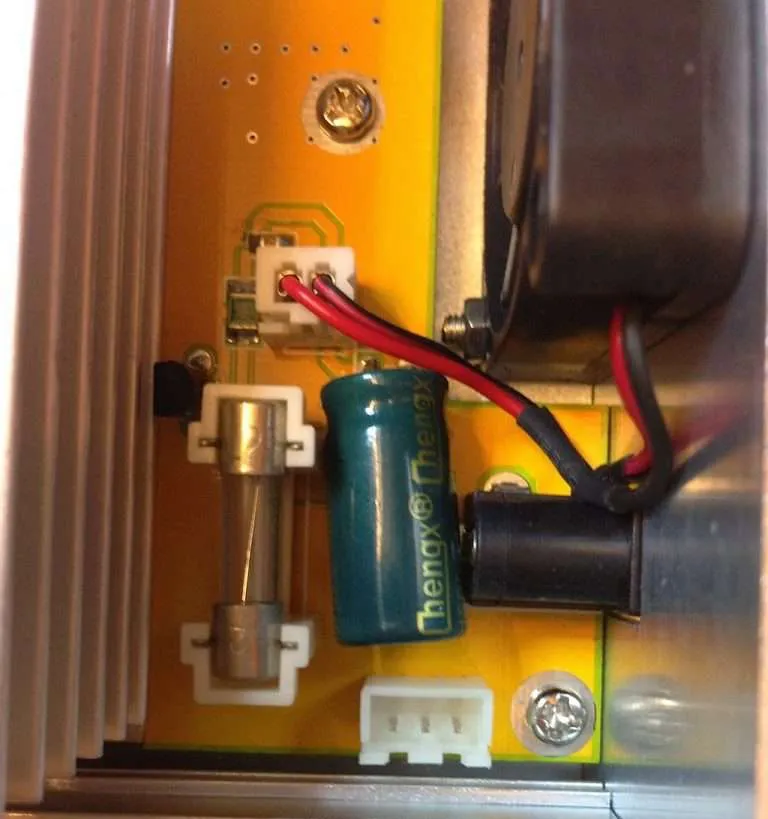

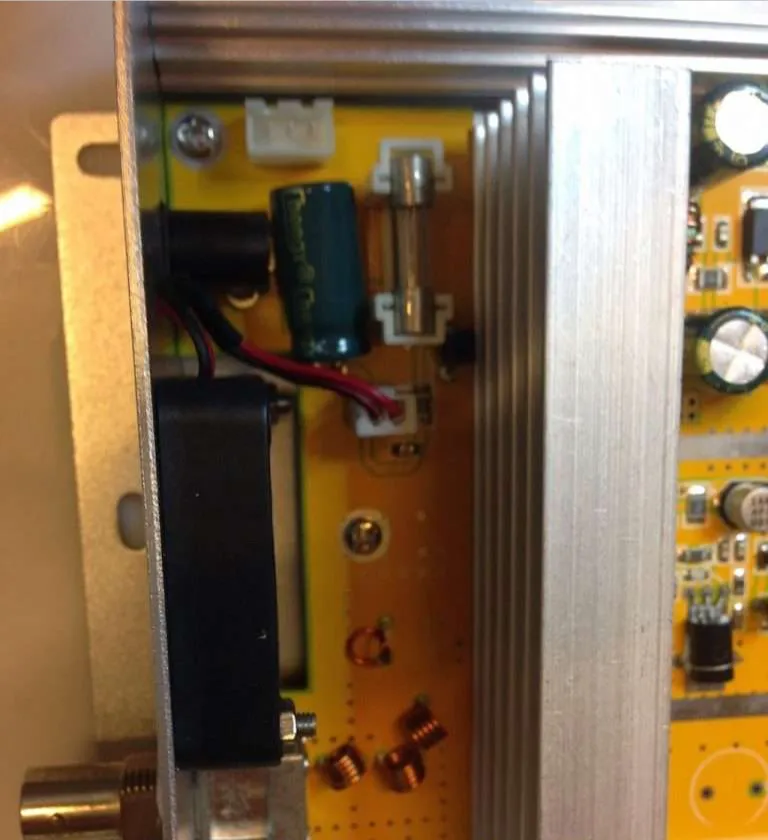

Etapa de entrada de DC con un fusible ventilador y pequeño filtro pasa bajos.

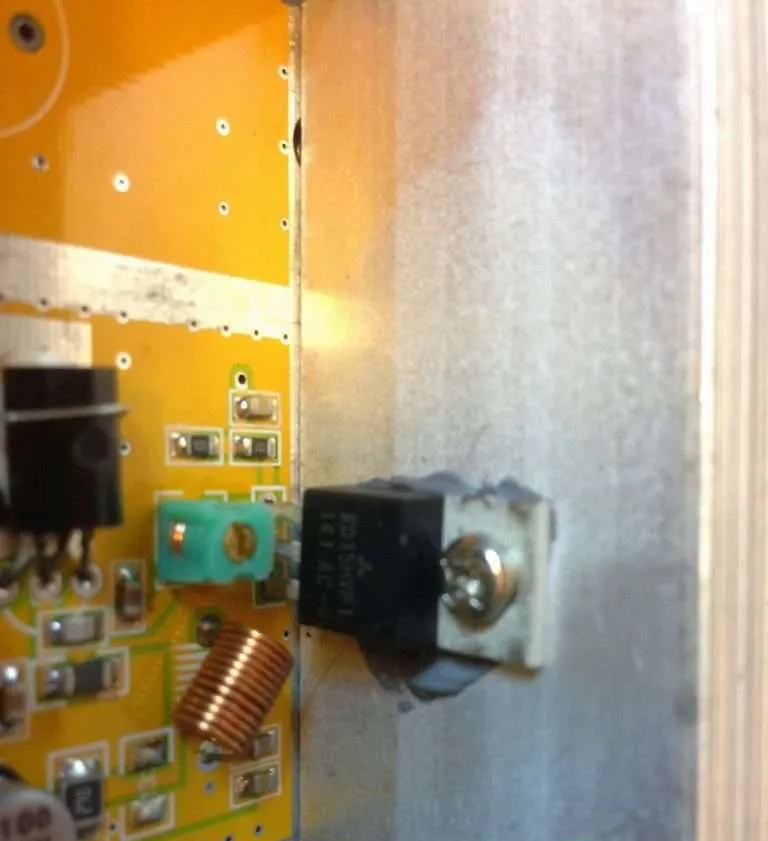

Aqui puede ver de cerca el paso final con su pasta termica para transmitir mejor el calor.

La circuiteria viene casi en su mayoría en SMD , a mi me gusta así porque genera menos interferencias.

Se ve como la PCB tiene dibujos de Shield para poder aislar en cajas de metal que no vienen. La verdad es que esta bien como equipo de laboratorio para hacer pruebas verificar amplificadores etc… El sonido es bueno aunque con bajos de 60hz y de periodos largos el PLL los recorta lo cual hace que los graves no sea su fuerte, pero en general es una muy buena alternativa para aprender y tener una emisora de FM local o comunitaria.
